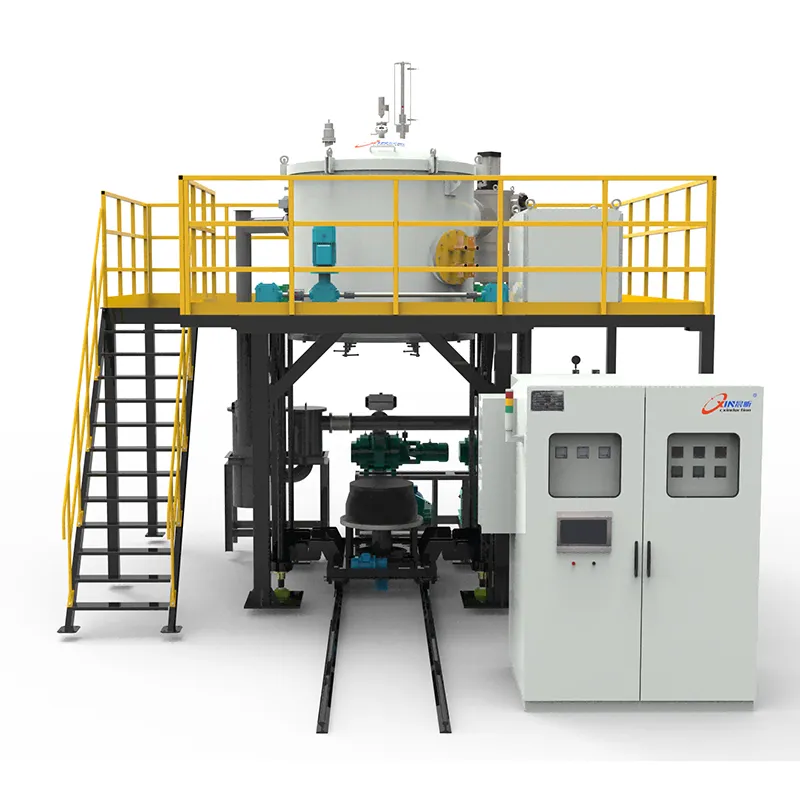

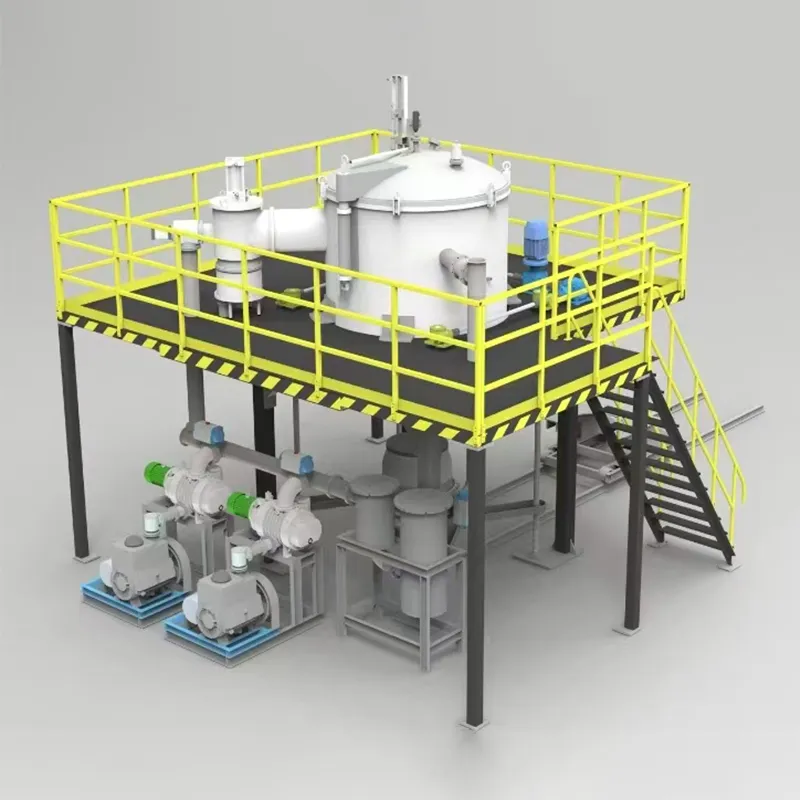

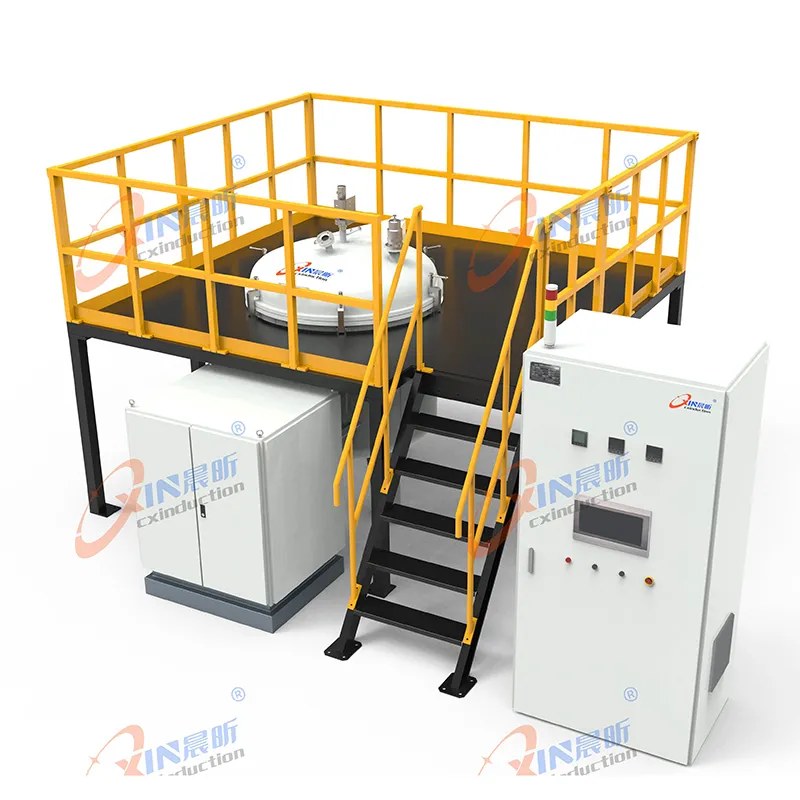

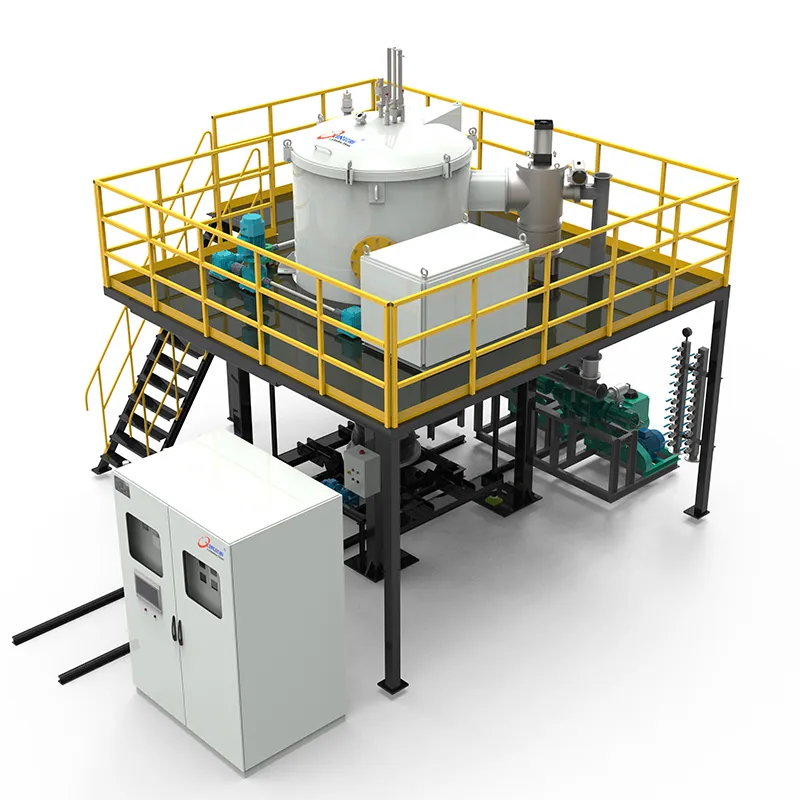

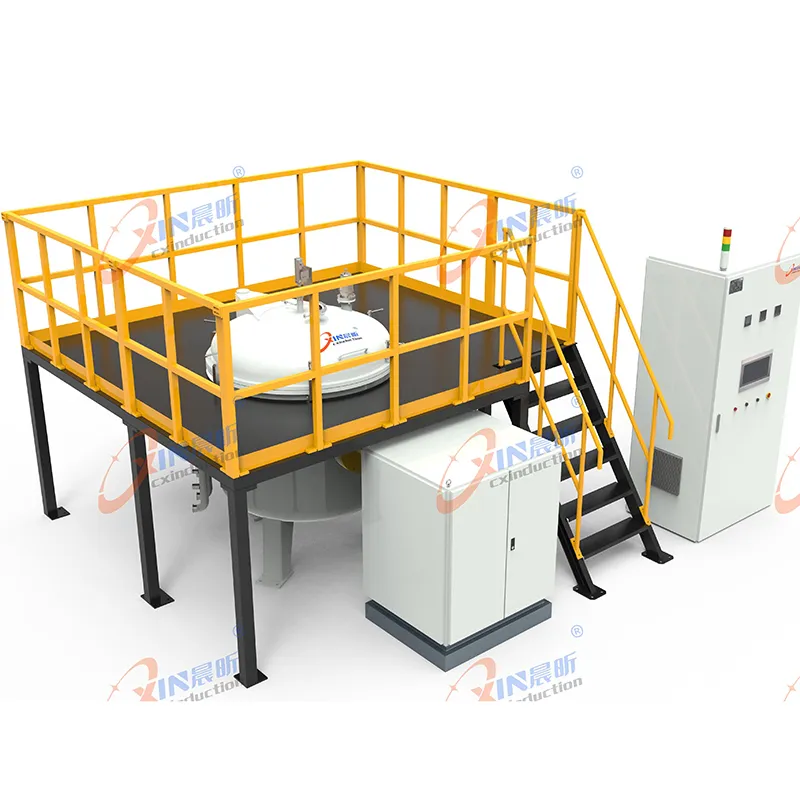

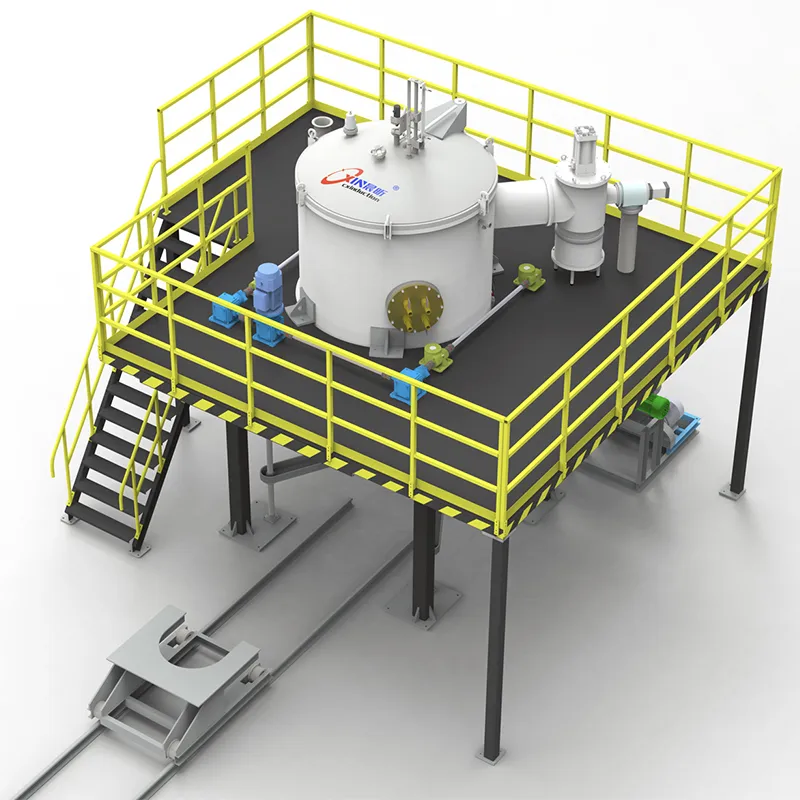

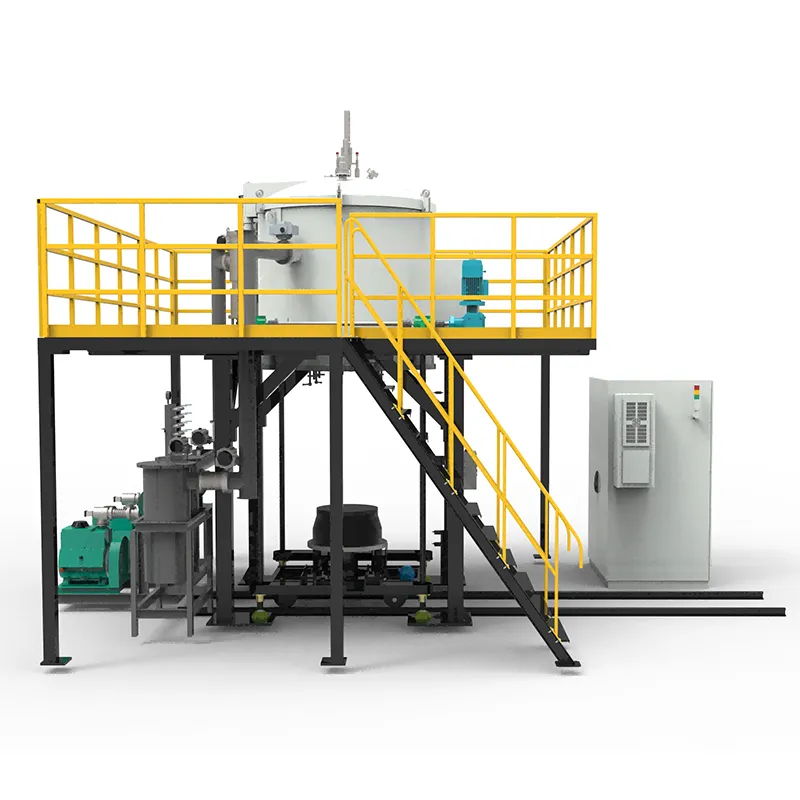

Графитизационная печь для композитных материалов углерод-керамических
Данная установка является ключевым оборудованием в производстве углерод-керамических композитов. Она предназначена для проведения процесса графитизации углеродных материалов в сверхвысокотемпературном диапазоне (2000–3000°C) в инертной атмосфере или вакууме, что приводит к значительному улучшению электропроводности, теплопроводности, механической прочности и окислительной стойкости материала.
Описание
маркер
Назначение оборудования:
Данная установка является ключевым оборудованием в производстве углерод-керамических композитов. Она предназначена для проведения процесса графитизации углеродных материалов в сверхвысокотемпературном диапазоне (2000–3000°C) в инертной атмосфере или вакууме, что приводит к значительному улучшению электропроводности, теплопроводности, механической прочности и окислительной стойкости материала. Основная функция печи заключается в оптимизации кристаллической структуры и снижении содержания примесей в углерод-керамических композитах посредством точно контролируемого процесса графитизации, обеспечивая соответствие материала требуемым механическим и жаропрочным характеристикам.
Характеристики оборудования:
1. Серия CX-GF-/-VT представляет собой вертикальную конструкцию цилиндрической формы с верхней выгрузкой материала, обеспечивающую более высокую эффективность нагрева.
2. Способ нагрева: индукционный нагрев.
3. Рабочая температура: от комнатной до 3000°C.
4. Возможность индивидуального проектирования конструкции печи и комплектации в соответствии с требованиями к производительности, включая использование единой системы управления для работы с несколькими печными модулями, что повышает коэффициент использования оборудования.
Области применения:
1. Авиакосмическая отрасль: изготовление и разработка высокотемпературных компонентов авиадвигателей (турбинные лопатки, вкладыши камеры сгорания) и систем теплозащиты космических аппаратов. Высокотемпературная графитизация позволяет повысить термостойкость материала (свыше 1600°C) и устойчивость к абляции, обеспечивая структурную стабильность в экстремальных условиях.

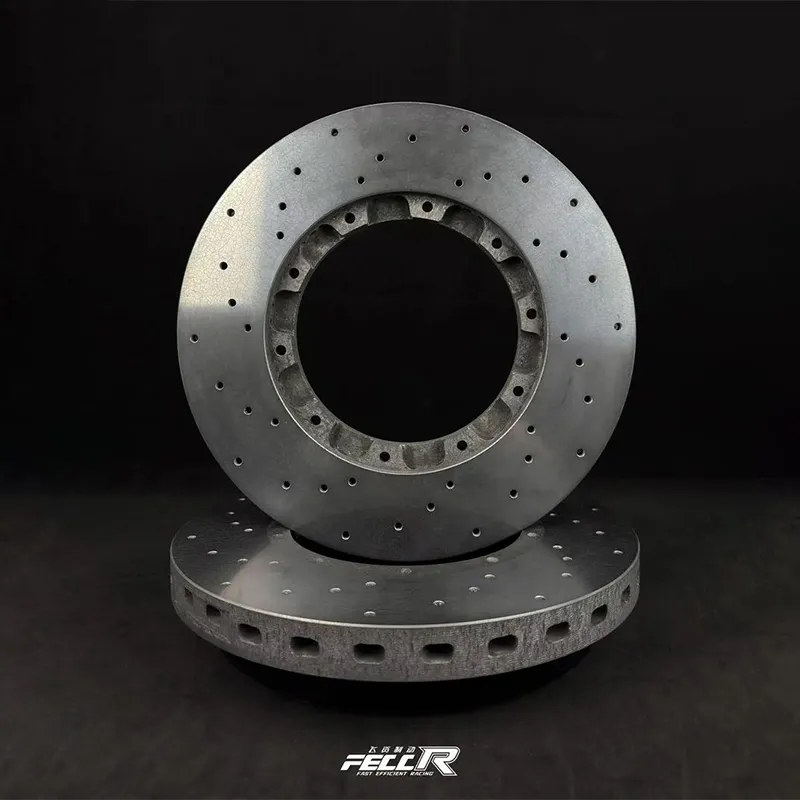

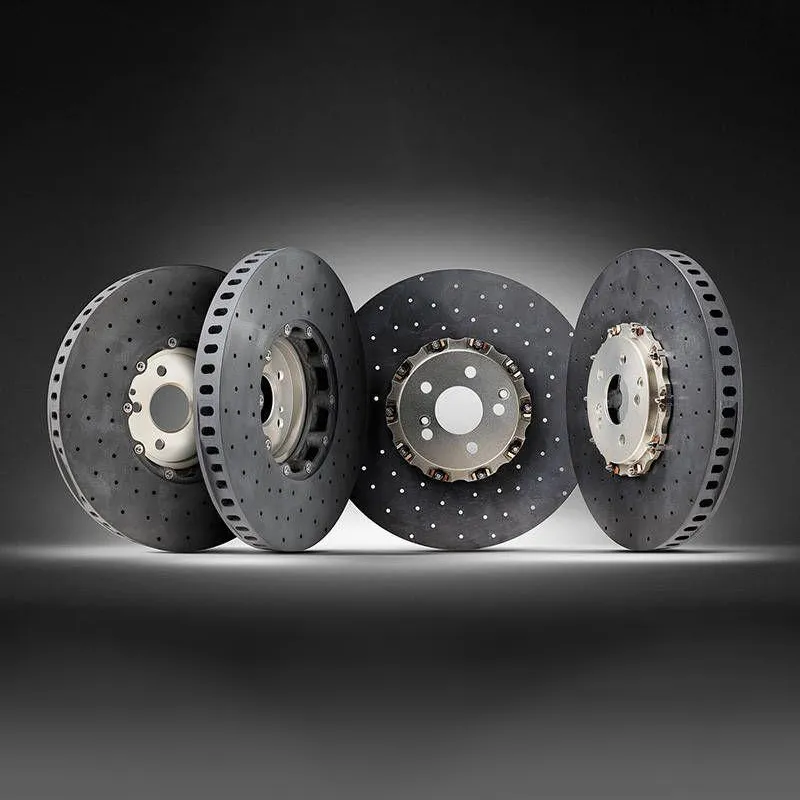

2. Автомобильная промышленность: разработка высокопроизводительных углерод-керамических тормозных дисков. Процесс графитизации оптимизирует равномерность плотности материала и стабильность фрикционных свойств, обеспечивая снижение массы (на 60% по сравнению с чугунными дисками) и увеличение срока службы.
3. Энергетика: модификация методом графитизации компонентов камер сгорания газовых турбин и малоактивируемых регулирующих стержней ядерных реакторов, что повышает термостойкость и радиационную стабильность материалов.
4. Оборудование для экстремальных сред: разработка материалов для корпусов глубоководных аппаратов, носовых обтекателей гиперзвуковых летательных аппаратов. Графитизация усиливает устойчивость материала к высокому давлению и термоударам.
5. Другие высокотехнологичные области: включая оптимизацию биосовместимости медицинских изделий (искусственные суставы, материалы для восстановления костной ткани), а также изготовление нагревательных элементов и тиглей для высокотемпературных металлургических печей.
Комплектные вспомогательные системы оборудования включают: вакуумную систему, систему очистки, систему охлаждения, систему очистки отходящих газов, централизованную систему управления DCS.
Технические параметры
| модели | CX-GF20/30VT | CX-GF30/40VT | CX-GF40/100VT | CX-GF50/100VT | CX-GF60/100VT | CX-GF60/160VT |
| Максимальная рабочая температура | 3000°C | |||||
| Полезная площадь (мм) Диам.* L | Φ200×300 | Φ300×400 | Φ400×1000 | Φ500×1000 | Φ600×1000 | Φ600×1600 |
| Максимальный объем (л) | 10 | 28 | 125 | 196 | 282 | 452 |
| Равномерность температуры
(ΔT от 1000°C до 2200°C) |
±10°C | |||||
| Максимальная скорость повышения температуры (CEDRT)* | 15°C/мин (RT~1500°C), 10°C/мин (1500°C~2500°C), 5°C/мин (2500°C~3000°C) | |||||
| Мощность нагрева | 100 кВт | 160 кВт | 200 кВт | 250 кВт | 300 кВт | 350 кВт |
| частота | 2000 Гц | 2000 Гц | 2000 Гц | 1500 Гц | 1500 Гц | 1500 Гц |
| Предельный вакуум (CEDRT)* | 1.2×10-3 мбар | |||||
| Дополнительный высокий вакуум (CEDRT)* | 5×10-5 мбар | |||||
| повышение давления | 6.7×10-3 мбар/ч | |||||
| рабочая атмосфера | Высокий вакуум (опция) / Вакуум / Инертный газ (аргон или азот)
Вакуумные и высоковакуумные атмосферы допускаются только при температуре ниже 2200°C. |
|||||
| электроснабжение | 3P, 380В, 50Гц/60Гц | |||||
| Давление охлаждающей воды | 1.5～2.5 бар | |||||
| Температура охлаждающей воды | ≤28 °C | |||||
