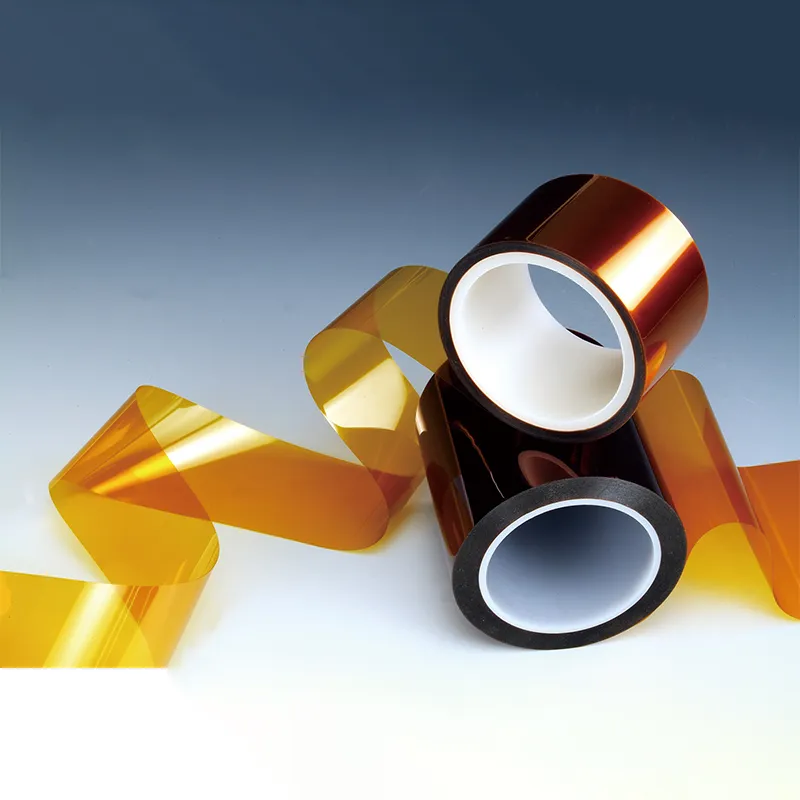

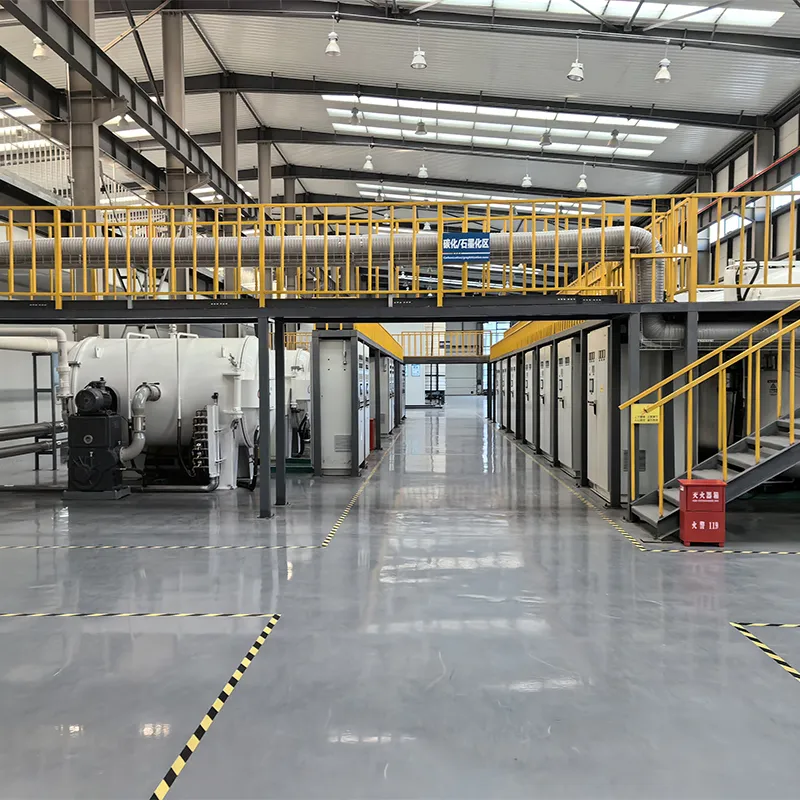

ПИ графитизационная печь — это специализированное оборудование, предназначенное для высокотемпературной графитизации полиимидной (ПИ) плёнки.
ПИ графитизационная печь — это специализированное оборудование, предназначенное для высокотемпературной графитизации полиимидной (ПИ) плёнки. Под воздействием высоких температур атомы углерода в плёнке перестраиваются в упорядоченную кристаллическую графитовую структуру, в результате чего получается высокопроизводительный графитовый плёночный материал.
Принцип работы ПИ графитизационной печи основан на перестройке углеродной структуры при высоких температурах:
Способ нагрева: обычно применяются графитовые нагревательные элементы или индукционный нагрев, создающие температуру свыше 2500°C, а в некоторых установках — до 3000°C.
Контроль атмосферы: процесс проводится в среде инертного газа (например, аргона) для предотвращения окисления ПИ плёнки при высоких температурах.
Процесс графитизации: ПИ плёнка при высокой температуре проходит две стадии — карбонизацию и графитизацию, в результате чего образуется графитовая плёнка с высокой степенью кристалличности.
Высокотемпературная среда: способность обеспечивать температуру 2500–3000°C, что соответствует требованиям процесса графитизации ПИ плёнки.
Контроль атмосферы: оснащена системой защиты инертным газом, предотвращающей окисление ПИ плёнки при высоких температурах.
Точный контроль температуры: применяется современная система контроля температуры, позволяющая точно регулировать скорость нагрева, время выдержки и процесс охлаждения для обеспечения стабильности результатов обработки.
Эффективный нагрев: обычно используются графитовые нагревательные элементы или индукционный нагрев, обеспечивающие высокий КПД нагрева и относительно низкое энергопотребление.
Непрерывное производство: часть установок поддерживает непрерывный производственный процесс, что повышает производственную эффективность.

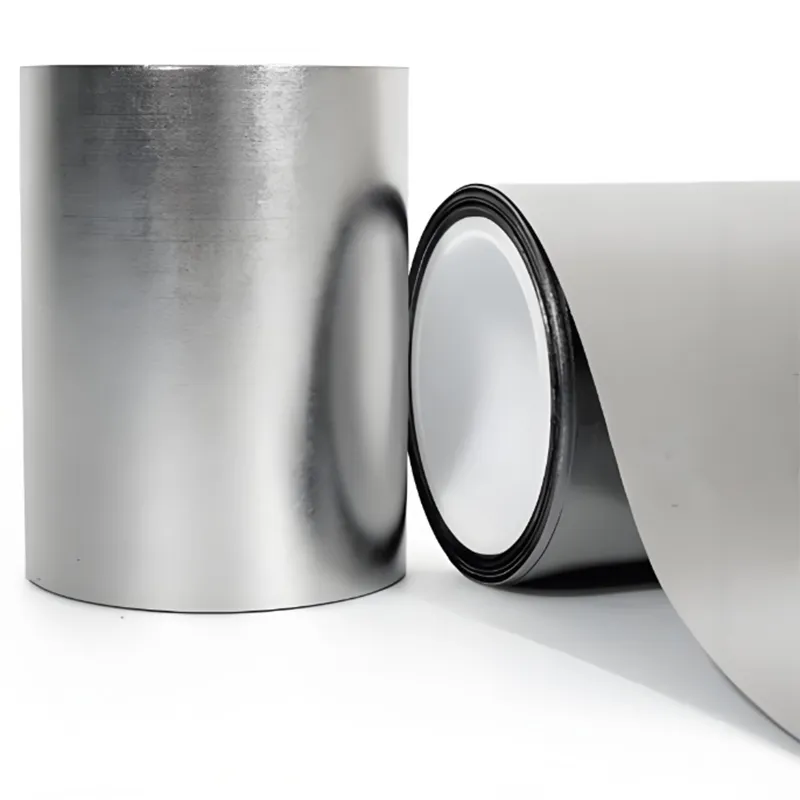

ПИ графитизационная печь в основном используется для производства высокопроизводительных графитовых плёнок. Обработанная графитовая плёнка обладает превосходной теплопроводностью, электропроводностью и механическими характеристиками, находя широкое применение в следующих областях:
Теплоотвод в электронных устройствах: используется в системах охлаждения потребительской электроники, такой как смартфоны, планшеты, ноутбуки и др.
Светодиодное освещение: применяется в теплоотводящих компонентах светодиодных осветительных приборов.
Авиакосмическая отрасль: используется в теплоотводящих и теплоизоляционных компонентах аэрокосмического оборудования.
Новые источники энергии: применяется в теплоотводящих элементах устройств новых источников энергии, таких как литиевые батареи, топливные элементы и др.

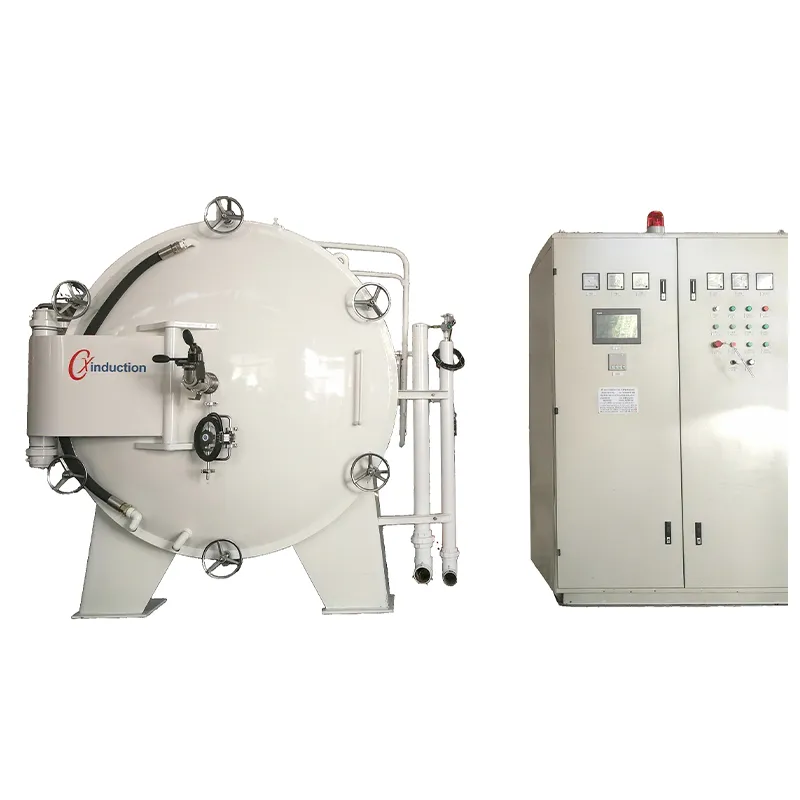

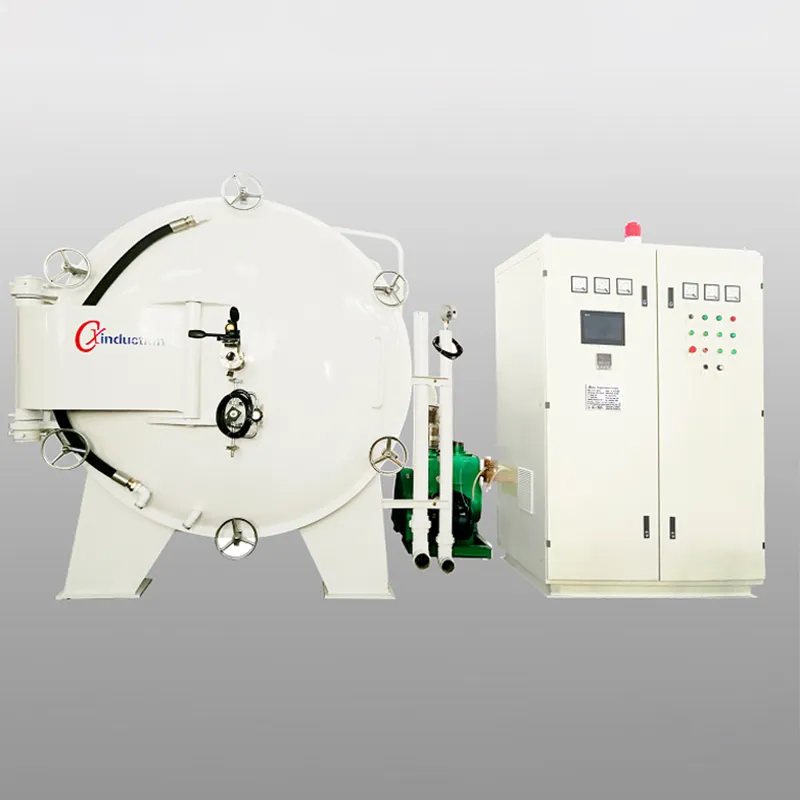

1. Серия CX-GF-/-VT представляет собой вертикальную конструкцию цилиндрической формы с верхней выгрузкой материала, обеспечивающую более высокую эффективность нагрева.
2. Способ нагрева: индукционный нагрев.
3. Рабочая температура: от комнатной до 3000°C.
4. Возможность индивидуального проектирования конструкции печи и комплектации в соответствии с требованиями к производительности, включая использование единой системы управления для работы с несколькими печными модулями, что повышает коэффициент использования оборудования.

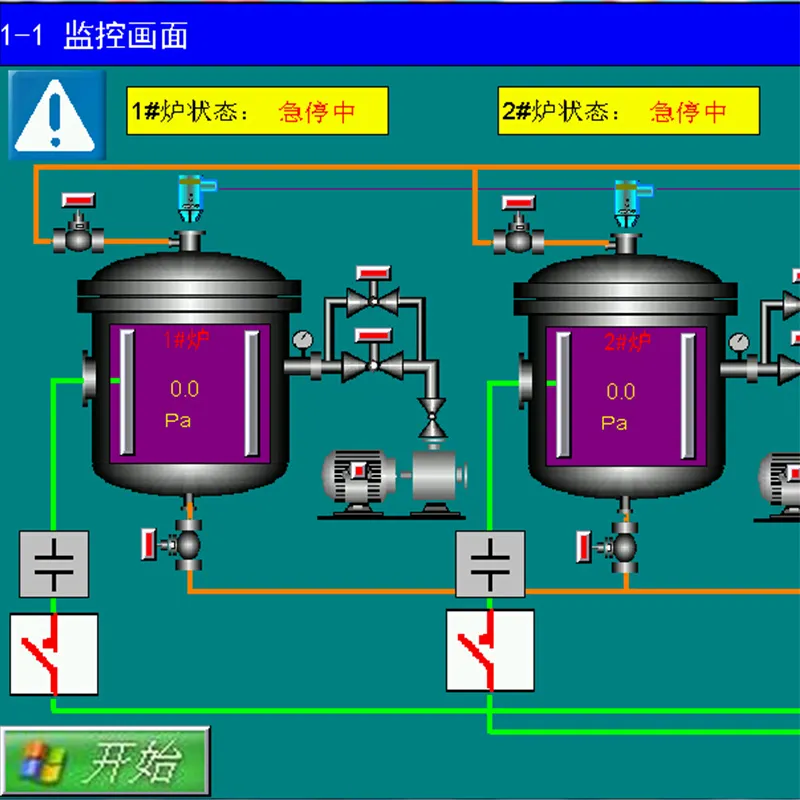

Комплектные вспомогательные системы оборудования включают: вакуумную систему, систему очистки, систему охлаждения, систему очистки отходящих газов, централизованную систему управления DCS.
| модели | CX-GF20/30VT | CX-GF30/40VT | CX-GF40/100VT | CX-GF50/100VT | CX-GF60/100VT | CX-GF60/160VT |
| Максимальная рабочая температура | 3000°C | |||||
| Полезная площадь (мм) Диам.* L | Φ200×300 | Φ300×400 | Φ400×1000 | Φ500×1000 | Φ600×1000 | Φ600×1600 |
| Максимальный объем (л) | 10 | 28 | 125 | 196 | 282 | 452 |
| Равномерность температуры
(ΔT от 1000°C до 2200°C) |
±10°C | |||||
| Максимальная скорость повышения температуры (CEDRT)* | 15°C/мин (RT~1500°C), 10°C/мин (1500°C~2500°C), 5°C/мин (2500°C~3000°C) | |||||
| Мощность нагрева | 100 кВт | 160 кВт | 200 кВт | 250 кВт | 300 кВт | 350 кВт |
| частота | 2000 Гц | 2000 Гц | 2000 Гц | 1500 Гц | 1500 Гц | 1500 Гц |
| Предельный вакуум (CEDRT)* | 1.2×10-3 мбар | |||||
| Дополнительный высокий вакуум (CEDRT)* | 5×10-5 мбар | |||||
| повышение давления | 6.7×10-3 мбар/ч | |||||
| рабочая атмосфера | Высокий вакуум (опция) / Вакуум / Инертный газ (аргон или азот)
Вакуумные и высоковакуумные атмосферы допускаются только при температуре ниже 2200°C. |
|||||
| электроснабжение | 3P, 380В, 50Гц/60Гц | |||||
| Давление охлаждающей воды | 1.5~2.5 бар | |||||
| Температура охлаждающей воды | ≤28 °C | |||||
