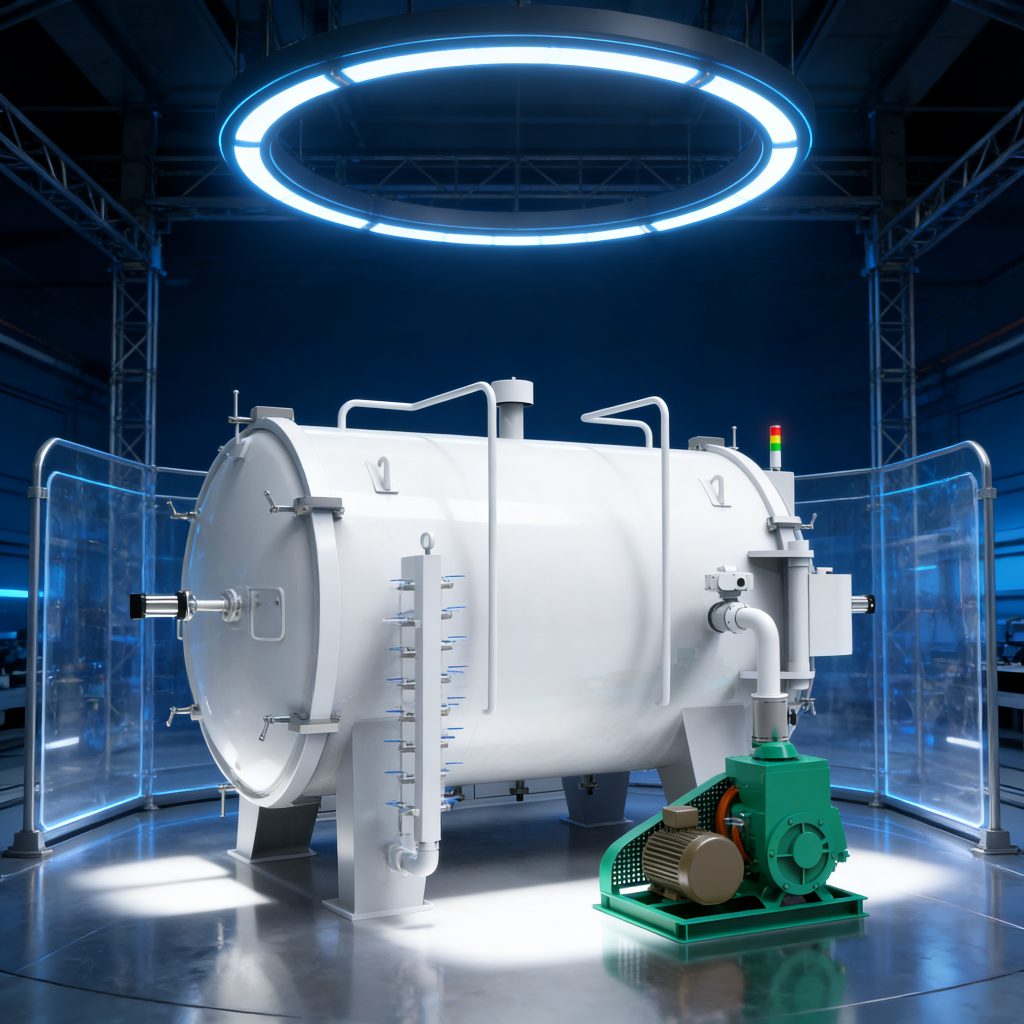

Печь для химического осаждения из газовой фазы (CVD): ключевое оборудование для нанесения покрытий в производстве кремниевых пластин.

Печи CVD (химическое осаждение из газовой фазы) – ядро технологий осаждения тонких пленок в производстве полупроводников

Печь химического осаждения из газовой фазы (CVD) – это ключевое оборудование для осаждения тонких пленок в полупроводниковой промышленности. Ее принцип основан на химической реакции газообразных прекурсоров на нагретой подложке с образованием и осаждением твердой пленки. В зависимости от условий реакции существуют различные модификации технологии: **APCVD (атмосферное давление)**, **LPCVD (низкое давление)**, **PECVD (усиление плазмой)** и **ALD (атомарно-слойное осаждение)** для передовых техпроцессов.

Преимущества и особенности технологий CVD

– **LPCVD**: Работает при вакууме <0,1 МПа, что увеличивает среднюю свободную длину молекул газа. Обеспечивает высокую однородность пленки и отличную способность покрытия ступеней. Температура процесса: 425–900°C.
– **PECVD**: За счет плазменного усиления снижает температуру реакции до 200–400°C, исключая термическое повреждение компонентов.

Эти технологии формируют технологическую основу для приготовления тонких пленок в полупроводниках.

Применение в производстве чипов и современных полупроводников

В процессе изготовления полупроводниковых чипов технология CVD используется для осаждения ключевых пленочных материалов:
– Полисилиций для затворов и конденсаторов;
– Нитрид кремния (Si₃N₄) и оксид кремния (SiO₂) для изоляции элементов и пассивирующих слоев;
– Барьерные слои (например, нитрид титана TiN) и проводящие слои (например, вольфрам) для металлических межсоединений.

Особую роль печи CVD играют в **третьем поколении полупроводников**:

– Рост высококачественных гомоэпитаксиальных слоев карбида кремния (SiC) для силовых приборов;
– Выращивание крупногабаритных монокристаллических подложек SiC с низким уровнем дефектов по методу HTCVD при 2100–2300°C;
– Изготовление эпитаксиальных слоев соединений полупроводников (GaN, GaAs) для LED и ВЧ-устройств.

Ответ на вызовы современной микроэлектроники

С переходом к **3D-структурам** и миниатюризации устройств требования к CVD растут. Технология **ALD** обеспечивает атомарную точность контроля и идеальную конформность покрытия, становясь незаменимой при производстве структур с высоким отношением глубины к ширине (например, чипов памяти 3D NAND).

В индустрии печи CVD развиваются в направлении **высокой чистоты**, **оптимальной однородности** и **увеличения производительности**. Китайские предприятия и научные центры достигли значительных успехов: разработаны печи CVD с чистотой покрытия ≥99,9999% и коммерческие установки APCVD с контролем однородности толщины пленки до 2%, соответствующие мировым стандартам и способствующие импортозамещению высокотехнологичного полупроводникового оборудования.

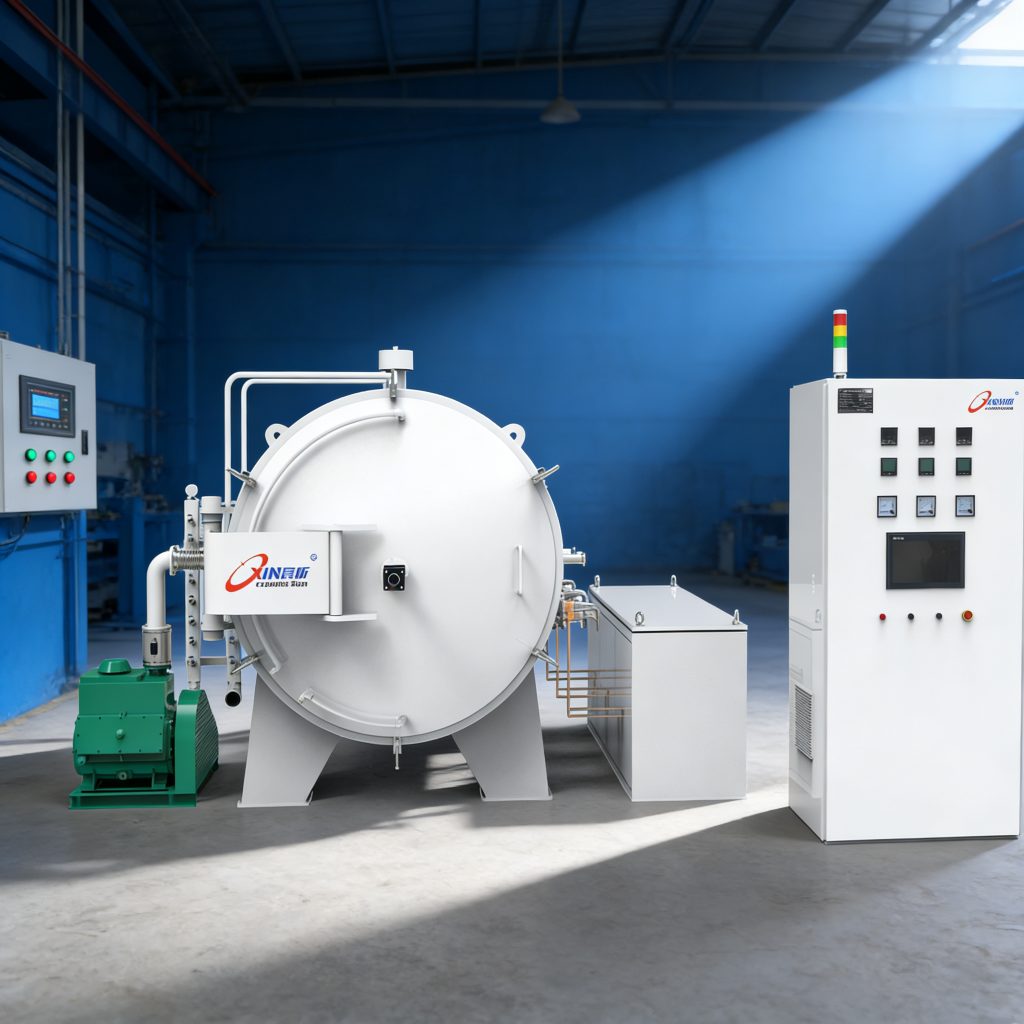

Почему выбирают наши печи CVD?

✅ **Высокая технологичность**: Поддержка APCVD, LPCVD, PECVD, ALD и HTCVD.
✅ **Прецизионность**: Однородность пленки до 2%, чистота покрытия до 99,9999%.
✅ **Универсальность**: Для кремниевых, SiC- и GaN-технологий, силовых приборов, LED и ВЧ-устройств.
✅ **Надежность**: Соответствие российским и международным стандартам, техническая поддержка 24/7.

Для получения подробной информации и консультаций свяжитесь с нами – мы предложим индивидуальные решения для вашего производства!
